TILLBEHÖRSRIGG FÖR VIDEOFILMNING MED DSLR

Prototyp Prototyp

Här är en första prototyp till en tillbehörsrigg för filmning med DSLR.



Denna prototyp är avsedd för montering på stativ, men den kommer snart att kompletteras med ett bakre system för axelstöd, motvikt m.m. och ett främre system med bl.a. handtag, all för  filmning med riggen på axeln.



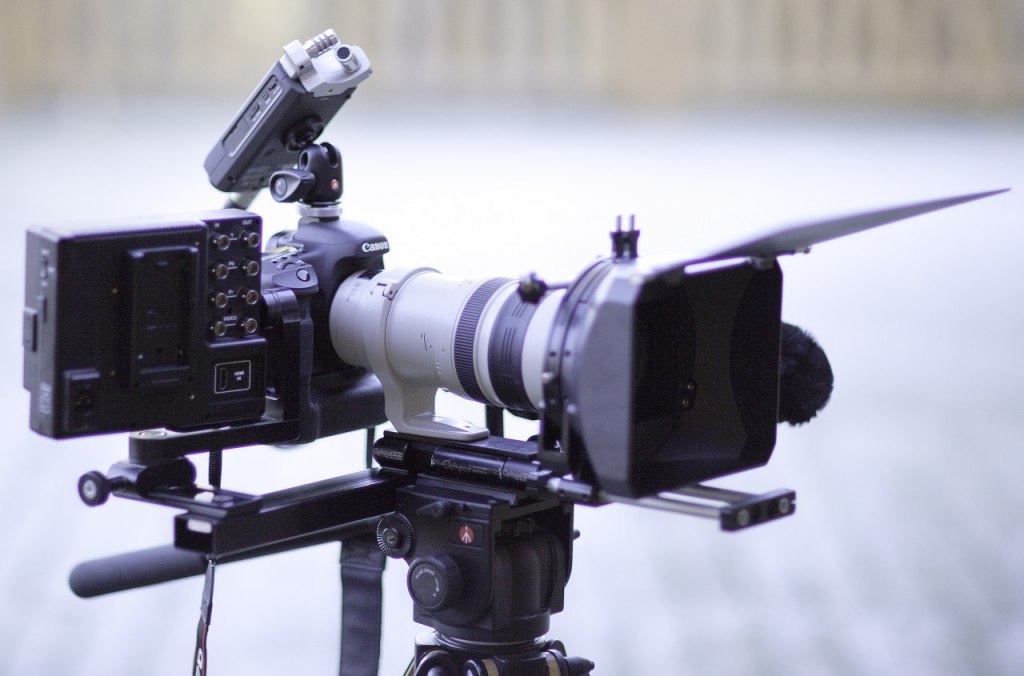

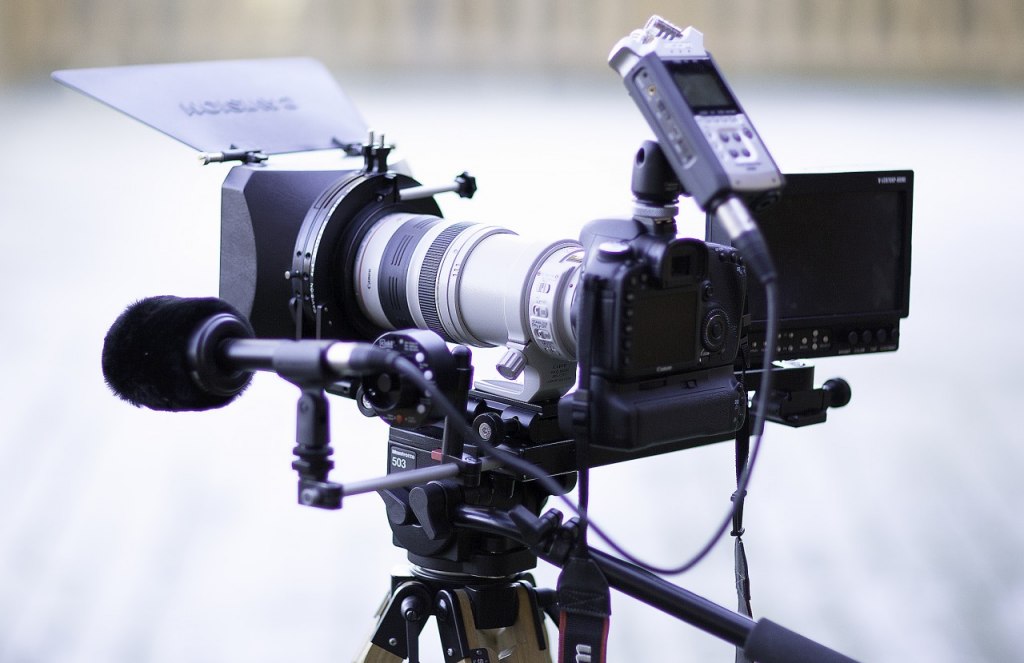

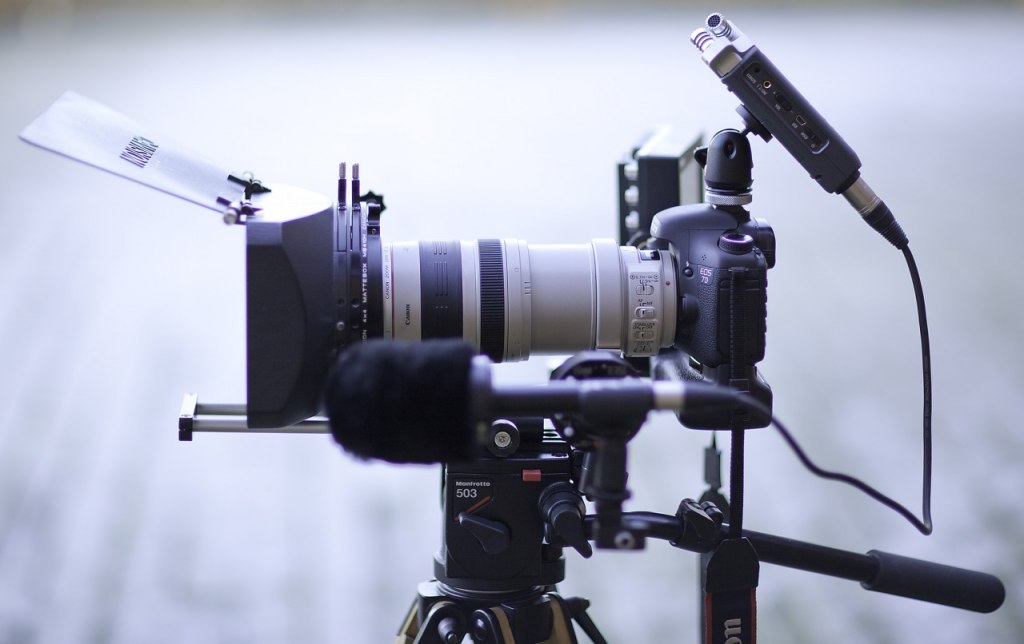

Bilderna nedan (snabbtagna!) är från utprovningen av stativriggen och på stativet sitter en Canon EOS 7D med ett EF 28-300/3,5-5,6 L.



Monterad utrustning:

  • Monitor               7" Marshall-monitor med HDMI-anslutning (kabeln ej med på bilderna).
                                 Monitorfästet kan vändas i sidled.
  • Dig.recorder      Zoom H4n som spelar in ljud fr såväl inbyggda sterieomikrofoner som från 1-2 anslutna XLR-mikrofoner.
  • Mikrofon             Sennheiser MK6 (m. utbytbara huvuden), XLR-anslutning
  • Focus puller      Okii - elektronisk fokusdragare som ansluts till kamerans USB-port (Canons USB-protokoll stöds!). USB-kabeln saknas på bilderna!
  • Matte-box           Cavision - förskjutbar på rören för att passa olika långa objektiv



Utöver utrustningen på bilden kan man tänka sig någon form av enklare och lättare videobelysning. På marknaden finns sådana batteridrivna som kan monteras i ett  fäste av blixtskotyp.

Behöver man flera mindre tillbehör kan man välja ett längre rör till vänster.



På det rör till vänster där fokusdragaren och mikrofonen sitter kan ytterligare tillbehörsfästen sättas.

OTIPODS VIDEORIGG FÖR DSLR - SYSTEMBESKRIVNING

Prototyp Prototyp


A. Grunddel:

Centralbalk med fästskena för monitor och snabbfäste till kamera/optik.
Enkelt blixtskofäste1) på ovansidan mellan huvudfästet och monitorfästets skena.



B. Påbyggnadsdelar för stativrig:

Tillbehörsrör vänster med 2 tillbehörsfästen (typ blixtsko), fäste för vertikalt rör
Monitor-fäste m. snabbkoppling
Främre rördel inkl. snabbfäste för mattebox



C. Påbyggnad för axelfilmning:

Rördel/skena riktad bakåt med förskjutbart fäste för axelstöd.
Fästs m snabbfäste under balken.
Axelstöd vadderat
Motviktshållare
Motvikter

Rördel/skena riktad framåt med fästen för två handtag + 2 handtag2)).
Fästs m snabbfäste under balken.



D. Övriga tillbehör och anpassningar:

Anpassning av videohuvudets snabbplatta med montering av ett 65 mm tvärställt snabbfäste.

Fästplatta i varierande längd till kamera/objektivsko
Tillbehörsfästen typ blixtsko till rör 15 mm

Väska?





1) För ev. höger stereomikrofon

2) Enkel anordning för att fästa standard fjärrkontroll vid endera handtaget
